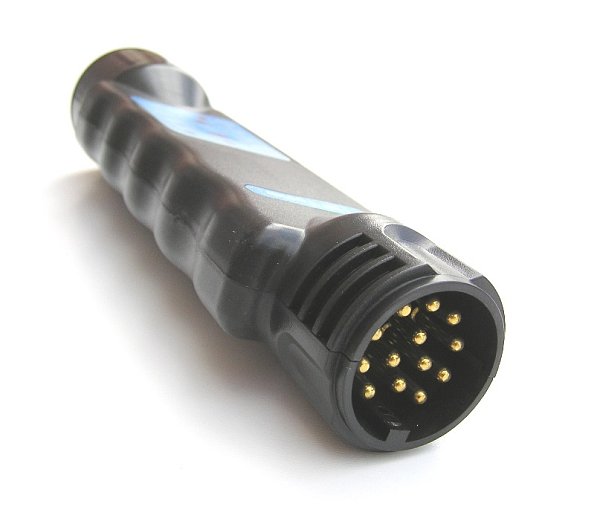

LED tester 13 pólových zásuvek tažného zařízení 12V

LED tester 13 pólových zásuvek tažného zařízení pro ověření všech funkcí osvětlení.

Tester slouží k otestování elektrických okruhů 13 polové zásuvky s napětím 12V automobilů a 13 polových vidlic přívěsných vozíků s napětím 12V. K provozu je nutné vložit 9V baterii (není součástí výrobku).

Návod na obsluhu - kontrola vidlice přívěsu:

1) Zapojte tester na vidlici (nezapojujte současně do auta!)

2) Zmáčkněte boční tlačítko na testeru

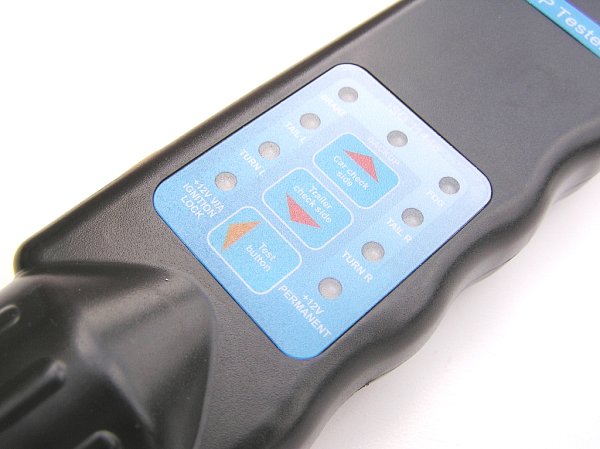

• Pokud se rozsvítí červená dioda na testeru, daný okruh je v pořádku.
• Pokud se nerozsvítí žádná červená dioda, je poškozen kabel ukostření nebo jsou poškozené všechny žárovky elektroinstalace přívěsu (případně je vybitý baterie testeru).
• Pokud dioda nesvítí u některého z obvodů, je poškozen kabel nebo žárovka daného obvodu.

Návod na obsluhu - kontrola zásuvky automobilů:

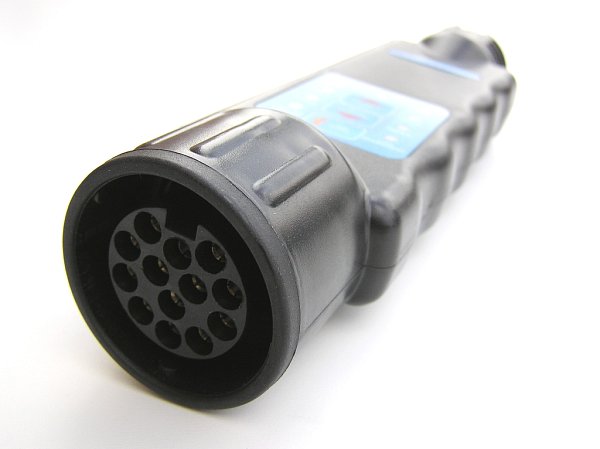

1) Zapojte tester na zásuvku automobilu (nezapojujte současně přívěsu!)

2) Zapněte osvětlení vozidla, které chcete testovat

• Pokud se rozsvítí červená dioda na testeru, daný okruh je v pořádku (u směrových svítilen dioda bliká).
• Pokud se nerozsvítí žádná červená dioda, je pravděpodobně poškozen kabel zásuvky - kostra.
• Pokud červená dioda nesvítí pouze u zkoušeného okruhu, je v nepořádku napojení na zásuvku.
